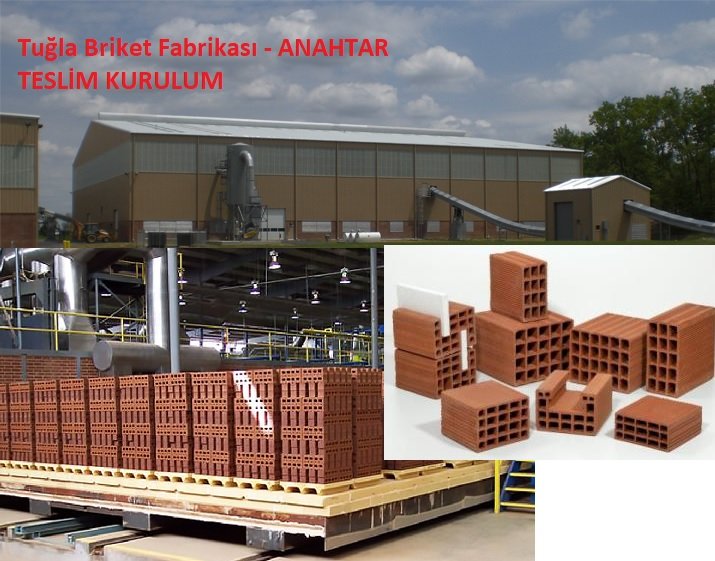

GÜNLÜK 450 TON KAPASİTELİ TUĞLA ÜRETİM TESİSİ :

%100 Eskişehir Türk malı Tuğla fabrikası kurulumu aşağıdaki teklif maddelerinden oluşur. MakiMart Türkiye Turkuvaz Organik Gübre San.Tic.A.Ş. tarafından üretilen ve projelendiren tesis için uygun maliyetli ve rekabetçi tuğla üretimi hedeflenir.

  88x128x250 ebatlı tuğla için 100.000 adet hesaplanmıştır

Tünel Fırın……………………………. : Düz Tavan

Kurutma tipi……………………………….: 6 Kanallı 80 Mt. Uzunluk 110c° ısı

Yakıt… ………………………………..: Doğal Gaz & Kömür

 Tünel Fırın Pişirme Faydalı Alan…… : 125000x6400x1600

Maksimum…………………………… :1200c°

Elektrik Tüketimi……………………..:12.000&14.000 Kw

Doğal Gaz Tüketim……………………: 160.000 Metreküp

Kömür Tüketimi………………………: 22 Ton

Personel Sayısı ………………………..: 40

İmalat (Üretim) .………………………: 16 Saat

Tünel Fırın Pişirme…………………….: 24 Saat

Vagon………………………………….: 80 adet

Kurutma Fırın Arabası…………………: 215 adet

Bina Ölçüleri……………………………: 43 x 142 mt. Çift Hol Şeklinde

Fiyat……………………………………: 2.750.000 USD. %12+ – Ham Madde Yapısına Göre

MALZEME LİSTESİ

110’luk Ray 660 metre…………………………………………………………………………..

Npu :120    250mm x 330 adet  82 metre………………………………………………………..

Ray Bağlantı lamaları  50×12 mm Lama 45 metre………………………………………………

Ray Bağlantı Papuçları Çelik Döküm 660 Adet…………………………………………………

M.12×40 Cıvata Somun Pul 660 adet……………………………………………………………

M.18×60 Cıvata Somun Pul 660 Adet…………………………………………………………

TÜNEL FIRIN İSKELETİ MALZEME LİSTESİ

NP1: 140 – 224 Metre……………………………………………………………………………

NPU: 140- 400 metre……………………………………………………………………………

10.mm Sac 1m²………………………………………………………………………………….

1. 12×40 Cıvata Somun 200 Adet………………………………………………………………

M.12×100 Çelik Dübel 160 Adet………………………………………………………………..

Kiriş Üstü Yan Sacları …………………………………………………………………………

3.mm Sac 100 m²………………………………………………………………………………..

Fırın  Üstü Bek Yerleştirme Kapakları 120 Adet (Döküm)……………………………………..

100x100x10 mm Köşebent 36 Metre……………………………………………………………

PLATFORM MALZEME LİSTESİ

NPU- 160-120 Metre……………………………………………………………………………

NP1-100-80 Metre………………………………………………………………………………

50X50 Köşebent 140 Metre……………………………………………………………………..

1.5” Boru 90 Metre………………………………………………………………………………

Baklavalı Sac 3mm  60m²……………………………………………………………………….

Ø 160 Boru 42 Metre……………………………………………………………………………

10.mm Sac 1.m²…………………………………………………………………………………

Korkuluk Malzemesi……………………………………………………………………………

50x50x2mm Profil 300 Metre……………………………………………………………………

FIRIN ÜSTÜ BACA VE SICAK HAVA BORULARI İZALASYON MALZEME LİSTESİ

BACA GRUBU

4.mm. Sac 30 m²…………………………………………………………………………………

23 mm.Sac 264m²……………………………………………………………………………….

NPU.100. 42 Metre………………………………………………………………………………

İZALASYON:

Taş Yünü 50mm.300 m²…………………………………………………………………………

Galvaniz Sac 0,50 mm 350 m²…………………………………………………………………..

Sac Vidası 5000 Adet……………………………………………………………………………

TÜNEL FIRIN VAGONU

1 Adet 1250 kg…………………………………………………………………………………

80 Adet Vagon…………………………………………………………………………………

80x 1250: 100.000 kg……………………………………………………………………………

Çelik Döküm Tekerlek…………………………………………………………………………

Ø 340mm 160 Adet Kanallı…………………………………………………………………………………

Ø 340mm 160 Adet Düz…………………………………………………………………………

Ø 60x210mm Mil. 320 Adet…………………………………………………………………….

C.3 Boşluklu Rulman…………………………………………………………………………..

Ø 120×30 640 Adet………………………………………………………………………………

Sekman 640 Adet………………………………………………………………………………..

Yağdanlık 640 Adet……………………………………………………………………………..

KUM KANALI VE SOĞUTMA BORULARI

Kum Kanalı 5.mm Sac 88m²……………………………………………………………………

50×5 lama 100 Metre……………………………………………………………………………

ø 65mm Boru 60 Metre…………………………………………………………………………

Kum Kanalı Bağlantı Civatası…………………………………………………………………..

M 10×30 Cıvata Somun Pul 200 Adet…………………………………………………………..

3 Adet Kapı(Motorlu)……………………………………………………………………….

1 ”  Hidrolik İtici ……………………………………………………………………………..

2  ” Transfer Arabası…………………………………………………………………………..

1  ” Baca Fanı…………………………………………………………………………………

2  ” Sıcak Hava Fanı……………………………………………………………………………

1  ” Basınç Bölgesi Veya Hava Perdesi Fanı……………………………………………………

3 Adet Soğutma Bölgesi Fanı……………………………………………………………………

2 Adet Halatlı Çekici…………………………………………………………………………….

4 Adet Ray Soğutma Fanı……………………………………………………………………..

40  ” Lastik Takoz………………………………………………………………………………

TÜNEL FIRIN REFRAKTER MALZEME LİSTESİ

1. 3 Ateş Tuğlası 36000 Adet………………………………………………………………..

Diletasyon Tuğlası 2000 Adet…………………………………………………………………

Termokapul Tuğlası 20 Adet……………………………………………………………………

İzolasyon Tuğlası 36000 Adet…………………………………………………………………

Yan Diş Tuğlası 1100 Adet………………………………………………………………….

Bek Tuğlası 140 Adet………………………………………………………………………..

Askı Tuğlası 1450 Adet………………………………………………………………………

Ara Plaka 1450 Adet………………………………………………………………………..

TS Plaka 1450 Adet…………………………………………………………………………..

Plastik Liboroit 200 m²……………………………………………………………………….

Ateş Betonu 4 m³…………………………………………………………………………….

İzole Betonu 20 m³………………………………………………………………………….

Şamat Örgü Harç 35 Ton………………………………………………………………….

Seramik Blanket 300 m² (1250x125x2,5mm)……………………………………………….

Yan Duvar İzolasyonu……………………………………………………………………

86 Yoğunluk 100mm.600 m²…………………………………………………………………..

Alüminyum Tolye 600m²………………………………………………………………………..

Tünel Fırın Dış Duvar ve Alt Kanal Tuğlası ( Pres Tuğla) 230x115x80=90.000 Adet……….

Yan Duvar İzolasyon önü Dolgu Malzemesi 64 m³……………………………………………

Not: ( Kum,Çakıl, Çimento) Tarafınızca Temin Edilecektir………………………………….

ASMA TAVAN TAŞIYICI KİRİŞLERİ

NP1 360 . 181 Adet x 6000 =1086 Metre……………………………………………………….

Tuğla Taşıyıcı Kanca 1450 Adet……………………………………………………………….

M.20×200 Cıvata 1450 Adet…………………………………………………………………..

M.20. Çelik Mapa 1450 Adet………………………………………………………………..

Ø 18.mmx80 pim. 1450 Adet………………………………………………………………

40×10 Lama 32 Metre……………………………………………………………………….

TÜNEL FIRIN ÜSTÜ BEK GURUBU

1- Gurup Otomatik Ateşleme (oransal)………………………………………………

2- Gurup Manuel…………………………………………………………………….

1 Adet Yakma Havası Fanı……………………………………………………………

2 Adet Bek Gurup Fanı …………………………………………………………………

                    6 KANAL KURUTMA FIRINI MALZEME LİSTESİ

1 Adet Tekli Kesici………………………………………………………………………….

1 Adet Ara Açma Konveyörü……………………………………………………………..

1 Adet Çoklu kesici………………………………………………………………….

1 Adet Ara Açam Konveyörü……………………………………………………..

1 Adet Ebatlama Konveyörü………………………………………………………

1 Adet İstifleme Konveyörü…………………………………………………………

1 Adet Ranza Yükleme Asansörü……………………………………………………

.

1 Adet Ranza Boşaltma Asansörü………………………………………………….

1 Adet Yön Verme Konveyörü…………………………………………………..

1 Adet Guruplama Konveyörü……………………………………………………

1 Adet Ara Açma Konveyörü…………………………………………………….

2 Adet Vagon Yükleme Ve Boşaltma Kliper Sistemi……………………………

6 Adet Motorlu Zincirli İtici………………………………………………………

12 Adet Kapı………………………………………………………………………

110’luk Ray 1400 Metre………………………………………………………….

6 Adet Fan…………………………………………………………………………

50×50 Köşebent 1500 Metre……………………………………………………….

30×30 Köşebent 1500 Metre…………………………………………………………

6 Adet Emici Fan……………………………………………………………………..

6 Adet Emici Fan Bacası………………………………………………………………

4 Adet Manuel Transfer Arabası……………………………………………………….

220 Adet Tekerlekli Ranza…………………………………………………………….

110 Adet Üfleme Siklonu………………………………………………………..

                                           MAKİNA DAİRESİ

1 Adet 55 lik Vakum Pres ( EXTRUDER)

1 Adet Toprak Karıştırıcı

2 Adet Wals Toprak Ezme

1 Adet Yıldız Karma

1 Adet Kırıcı

1 Adet Beşiker

1 Adet Bunker

10 Adet Çeşitli Ölçülerde Konveyör Bant

 Elektrik Ve Otomasyon Sistemi
