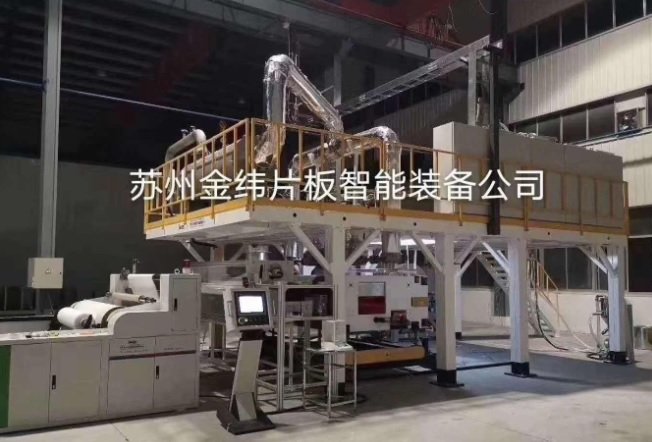

Maske Filtre Kumaşı (Meltblown) Extruzyon Üretim Hattı :
Menşei : Çin
Makine Tanımı : Meltblown teknolojisi ile granül Polipropilen hammaddeden dokusuz (nonwovwn) kumaş üreten makine
Üretim Süresi : 75 gün
Nakliye Süresi : 30 Gün Gemi – 10 Gün Tren
Hat Kapasitesi : Günlük 1,5 ton meltblown kumaş, (1,8 ton kaliteli hammadde kullanımında )
İthalatçı : Turkuvaz Organik Gübre San.ve Tic.A.Ş.
Bağlı olduğu ihracatçılar Birliği : IMMID istanbul Maden ve metal ihracatçılar birliği
Meltblown Üretim Makinesi Fiyat Şartnamesi :
| Makine Adı | PP MELTBLOWN makinesi |
| No. | SZJW20200526-TR01 |
| Menşei | Çin |
| Fiyat | USD 1 170 010 – TÜRKİYEYE TESLİM – CIF *Gümrükleme Hariç* |
| Teslimat | malları konteyner ile, ambalaj dahil, Türkiye Gümrüklerine Kadar |
| Teslimat süresi | Peşinat ödemesi sonrası 75 gün İmalat Süresi 30 Gün Nakliye Süresi Türkiye Teslim Süresi : 105 GÜN |
| Ödeme | T / T ile% 50 peşinat, Fabrikadan Çıkmadan önce Kalan % 50 |
| Başlangıç | dahil |
| Fabrika Sorumlu Koordinatörü | Mr. L. Chen |
| Garanti | bir yıl |
| Fiyat Geçerlilik Süresi | 15 gün |
Meltblown Üretim Hattı Teknik Şartnamesi :
1600mm PP Meltblown Nonwoven Kumaş Üretim hattı
teknik yapılandırma
| Genel Bakış | |
| Ekipman, farklı renkler, farklı özellikler ve farklı kullanımlara uygun polipropilen eriyik üflemeli dokuma olmayan kumaşlar üretmek için elektrostatik yardımcı masterbatch ve renk masterbatch gibi katkı maddeleri ile desteklenen polipropilen eriyik üflemeli hammaddeleri kullanır. | |
| 1 、 Kullanım koşulları | 380V / 3P / 50Hz |
| 2, Ürün uygulaması | Eriyik Üflemeli Filtrasyon Malzemesi, Yüz Maskesi Filtrasyon Malzemeleri |
| 3, Hammadde | PP talaşları (eriyik üflemeli özel malzemeler)MFI = 1200 ~ 1800 g / dak Tavsiye edilen 1500g / dak |
| 4, Ürün genişliği | WidthGenişlik: 1600mm |
| 5 、 Ürün gram ağırlık aralığı | 25-80g / m2 |
| 6 、 Ekstrüzyon kapasitesi | (1–1,5 ton / 24 saat, ürün gram ağırlığı değiştikçe, üretim hattı kapasitesi buna göre değişir) |
| 7, Maks. mekanik hız | 0-50m / dak |
| 8, Fiber inceliği | 2-5μm |
| 9 、 Kurulu güç | 560KW Yaklaşık 560KW |
| 二 Ekipman Listesi | ||
| 1 、 Otomatik Dozajlama ve Besleme Ünitesi | 1 ünite | |
| 2 、 Vidalı Ekstruder | 1 ünite | |
| 3 、 Ekran Değiştirici | 1 ünite | |
| 4 、 Ölçüm Pompası | 1 ünite | |
| 5 、Melt Dağıtım Boruları | 1 ünite | |
| 6 、 Pafta Montajı | 1 ünite | |
| 7 、 Isıtmalı Hava Sistemi | 1 ünite | |
| 8 、 Hava Isı | 1 ünite | |
| 9 、 Egzoz / Emme Fan Üfleyici | 1 ünite | |
| 10 Air Hava Kanalını Bağlama | 1 ünite | |
| 11 、 Web Şekillendirici Kollektör | 1 adet | |
| 12 、 Elektret İşleme Ekipmanı | 1 adet | |
| 13 inder Sarıcı | 1 adet | |
| 14 、 Elektrik Kontrol Sistemi | 1 adet | |
| 15, Eriyik üfleme Kalıp kafası Temizleme ünitesi | 1 adet | |
| 16 、 Yedek parçalar | Birkaç Several | |
| 、 Detaylı Teknik Özellikler | ||
| 1 、 Otomatik Dozajlama, Ölçme ve Dozlama Ünitesi | ||
| Hammadde Sıcaklığı | 80 below altındaki tüm malzemeler | |
| Malzeme Türü | Pelet | |
| Montaj Yeri | Ekstrüderin besleme açıklığının üstünde | |
| Eşleştirme yeteneği | Bileşen 1:% 100 Bileşen 2:% 1 ~ 50 Bileşen 3: 0.5 ~% 3 | |
| Vakum besleme sistemi | 1set | |
| 2 、 螺杆 挤出 机 Vidalı Ekstruder | ||
| Vida ve Namlu | ||
| Malzemesi | 38CrMoAlA | |
| Nitrür Katmanı Kalınlığı | 0.5-0.7mm | |
| Vida Sertliği | HV> = 740 | |
| Namlu Sertliği | HV> = 940 | |
| L / D Oranı | 30: 1 | |
| Vida Çapı | 90mm | |
| Namlu Isıtma Bölgeleri | 5 bölüm | |
| Toplam Isıtma Gücü | 35 KW | |
| Isıtıcı Modu | Alüminyum Döküm | |
| Motor | ||
| Motoru | AC | |
| Frekans Dönüştürücü | Inovance Marka | |
| Gücü | 45KW | |
| Şanzıman | ||
| Dişli Kutu Malzemesi | QT200 | |
| Dişli Tipi | Helis Dişli | |
| Dişli Malzemesi | 20CrMnTi (Krom-Manganez -Titanyum alaşım özel çelik) | |
| Dişli Isıl İşlem | Söndürme (quenching) | |
| İtme Rulmanı | Yüksek kaliteli rulman | |
| Yağlama Sistemi | Basınçlı Yağlama Sistemi | |
| Soğutma Sistemi | Dahili soğutma ve cebri sirkülasyonlu soğutma | |
| RPM | 20-80 r / dakika | |
| Kovan üzerinde Harici Isı Yalıtım Örtüsü | ||
| 3 、 Ekran (Extruder filtre) Değiştirici | ||
| Yapısı | Çift Kolonlu Çift Pozisyonlu Tip | |
| Ekran Değiştirici Tahrik sistemi | Hidrolik Sistem, Manuel değiştirme Çalışma | |
| Isıtma yöntemi | Dahili ısıtma çubuğu ısıtma | |
| Sıcaklık ölçümü | K tipi termokupl | |
| Basınç Sensörü | SAND Marka | |
| 4 、 Ölçüm Pompası | ||
| Spesifikasyonu | 50CC | |
| Sürücü Motoru | FALK İnvertör Kontrol Redüktörlü Motor | |
| Hız kontrolü | Danfoss Marka İnvertör Kontrolü | |
| Sürücü Motor Gücü | 3 KW | |
| Isıtma Modu Isıtma için | dahili paslanmaz çelik ısıtma çubuğu | |
| Basınç ölçümü | Eriyik ölçüm pompası İtalya’dan GEFRAN Marka basınç sensörü ile donatılmıştır, sabit bir ekstrüzyon hacmini korumak için ekstrüderin kapalı bir döngüde dönme hızını kontrol eden; dozaj pompası, dozaj pompası çıkış basıncını görüntülemek için SAND marka basınç sensörü ile donatılmıştır | |
| 5 、 Eriyik Dağıtım Boruları | ||
| Malzeme | Dikişsiz Paslanmaz Çelik Boru | |
| Isıtma Modu | Isıtma halkası ile ısıtma | |
| 6 、 Meltblown kalıp kafası ve spinneret | ||
| Die Kafa Uzunluğu | 1940mm | |
| Etkili deşarj uzunluğu kalıp kafası | 1702mm | |
| Isıtma gücü | 16KW – Spinneret | |
| çapı | 0.30mm | |
| Spinneret oranı | 10 ： 1 | |
| sayısı | 1 set | |
| *Eriyiği yüksek sıcaklık ve yüksek hızlı hava akımı ile çekildikten sonra ultra ince liflere dönüştüren ince bir akıma dönüştürür | ||
| 7 Isıtmalı Hava Manifoldu Sistemi | ||
| Kök üfleyici model (roots fanı) | 3L53WC | |
| Boost | 70Kpa | |
| Akış | 38.3m3 / dak | |
| Güç | 75KW | |
| Kök üfleyici | Çekim havasının hızının işlem için gereken aralığa ulaşmasını sağlamak için yüksek basınçlı hava sağlayın. İnvertör aracılığıyla, Roots fanının hava akışı çıkışı kolayca değiştirilebilir. | |
| 8 、Hava Isıtıcı | ||
| Hava Isıtıcı | 230KW | |
| Tank ve hava akış borusu | Paslanmaz Çelik | |
| Isı Yalıtım Modu | Dış kaynak yalıtımı | |
| Hava ısıtma tankı | Gerekli sıcaklığa ulaşmak için fanlardan gelen havayı ısıtır | |
| 9 、 Emme Üfleyici (blower) | ||
| Emme havası | 17000-30000m3 / dak | |
| Hava basıncı | 3 KPa | |
| Güç | 75 KW | |
| 10 、 Hava Bağlantısı | ||
| Malzeme | Galvanizli hava kanalı | |
| 11 、 Web Şekillendirme Toplayıcısı | ||
| Hat hızı | 0-50 m / dak | |
| Web Perde Formu | PA malzemeden imal | |
| Genişlik | 1500mm | |
| Eğirme ayar mesafesi | 80-300mm | |
| Kurulum Modu | Yatay Hareketli | |
| Tahrik oranı | 5.5KW | |
| 12 、 Elektret Arıtma Ekipmanları | ||
| Giriş Voltajı | 220V / 50HZ | |
| Maks. Çıkış Gerilimi | 50KV | |
| Arıtım Genişliği | 1300mm | |
| 13 、 Sarıcı | ||
| Hat hızı | 0-50 m / dak | |
| Yan Kesme Cihazı | 8 yuvarlak bıçak | |
| İletim gücü | 7.5KW Motor | |
| Genişleme Aksı | Kağıt mazura çapı 3 inç | |
| 14 Elektrik Kontrol Sistemi | ||
| Ekran | Siemens marka | |
| PLC | Siemens marka | |
| Dönüştürücü | Inovance marka | |
| Kontaktör | Siemens marka | |
| Röle | Omron marka | |
| Alçak Gerilim Kesici | ABB veya LS, SAND marka | |
| Hava Anahtarı | Schneider veya ABB, LS marka | |
| Basmalı Düğme, Göstergeli | Schneider marka | |
| 15, Pafta Yıkama Ünitesi | ||
| Kalsinatör Boyutu (Φ600 × 2200、15KW) | 1 Takım | |
| （3kw） | 1 Takım | |
| 16 、 Yedek Parça | ||
| Extruder Isıtma Halka | 1piece | |
| Termal Çift | 5 adet | |
| Vida Sökme Aletleri | 1 set | |
| Selenoid vana | 2 parça | |
| devre açıcı | 2 parça | |
| röle | 2 parça | |
| Hava düğmesi | 2 adet | |
| Ekran değiştirici Isıtma çubuğu | 6 parça | |
| Ölçüm ısıtma çubuğu | 4 adet | |
| Bıçaklar | 10 adet | |
Satış Sonrası Servis
| 1. Ekipmanı kurmak ve hatalarını ayıklamak için teknisyenler gönderilir. |
| 2. Alıcı: sağlanan temel kurulum çizimlerine göre yardımcı tesisleri hazırlar, ekipmanın ön kurulumuna hazırlar ve yüklenici personelinin çalışması ile aktif olarak işbirliği yapar. Su, elektrik ve gaz hatları montaj çizimlerinin gerekliliklerine göre belirlenen yere döşenir ve üretim için gerekli tüm malzemeler hazırlanır. |
