1- Tuvalet Kağıdı Rulo Sarma Makinesi
Jumbo Rulo Tipi : 1750 mm uzunlukta , 1000 mm çapında jumbu ruloları revinder ile küçültür ve çıkartır.
Açıklama:
Otomatik duvar tipi yüksek hızlı tuvalet rulo sarma makinası tuvalet kağıdı ekipmanları, otomatik yükleme kağıt tüplü makine işleme için kullanılan yeni tasarımdır. İşleme yolu: hammadde – delik açma – Son sızdırmazlık. Daha sonra küçük tuvalet rulolarını bitirmek için manuel şerit testere ile kesim. Tüm makineler PLC sistemi tarafından kontrol edilir. Hepsi dokunmatik ekranda kontrol edilir, komple otomasyon, basit kullanım, düşük işçilik maliyeti.
* Panel tipi tam otomatik tuvalet kağıdı sarım makinesinin ana işlevi ve özellikleri :
- Tuvalet kağıdı rulosu daha büyük çaplı 200-220 mm maxi rulolar, bütün makine duvar tipi yapıdadır, tüm makine yüksek hızda işlem yapmak için özel tasarlanmıştır, hız sabittir, gürültü yoktur.
- Delik uzunluğu ayarlanabilir, farklı delikler için uygun olabilir.
- Otomatik değiştirici, kağıt tüp (mazura) sistemi, emek gerekli değildir. bir günlük geri sarma bittikten sonra, hemen yeni geri sarma daha hızlı olur, 35-60mm boyutlu kağıt tüp 1 dakika içinde ayarlanabilir.
- Otomatik kesme kuyruğu, tutkal püskürtme ve sızdırmazlık kuyruğu aynı anda işlemi tamamlar.
- Gelişmiş PLC programlama teknolojisine sahiptir. Dokunmatik ekran kontrolü, üretim parametreleri arıza ekranı göstergesi.
- Yüksek hassasiyetli spiral yumuşak bıçak, 4 bıçak perforasyonu, daha az gürültü, daha net delik açma, değişken hız ayarlaması için geniş.
- İki katlı duvar panosu yatay kağıt sırt çerçevesi, pnömatik kağıt, pnömatik geniş bantlı besleme, her bir rulo kağıt rulosunun bağımsız bir ayarlama cihazı vardır.
- Kullanımı kolay ve güvenli kağıdın takılması için koşu düğmelerini kullanın.
| Makinenin Ana Teknik parametresi | |
| Elektrik | 380V 50HZ, 3.faz |
| Toplam Güç | 7.5 KW |
| Hava Kompresörü | 3 HP hava kompresörü, mini basınç 5kg / cm2 Pa (Müşteri tarafından sağlanır) 3 5kg / cm2 Pa |
| Yükleme sistemi | Pnömatik |
| çekirdek çapı | 35- 60 mm |
| Tasarım hızı | 0-230 m / dak |
| Parametre ayarı | Dokunmatik Ekran, LCD |
| Üretim Kapasitesi | 0-180 m / dak |
| Kontrol sistemi | PLC INVT PLC Son |
| üretim | çapı Φ90 ~ 220 mm (ayarlanabilir) |
| uzunluğu | Delik açma115-240 mm |
| Kabartma ünitesi | Seçeneklidir 1 veya 2 set kabartma |
| Hammadde | φ1100 * 1750 mm |
| Kağıt Temel Ağırlık | 13g-25g / ㎡, 1-2 kat |
Tasarımın Elektrik parça markaları :
| No | Name | Marka |
| 1 | Dokunmatik ekran | INVT |
| 2 | PLC | INVT |
| 3 | Frekans dönüştürücü | INVT |
| 4 | Power | Delta, Tayvan |
| 5 | Yakınlık anahtarı | schneider |
| 6 | Hava şalteri | schneider |
| 7 | Röle | Ruilian |
| 8 | Kontaktör | schneider |
| 9 | Faz sırası rölesi | schneider |

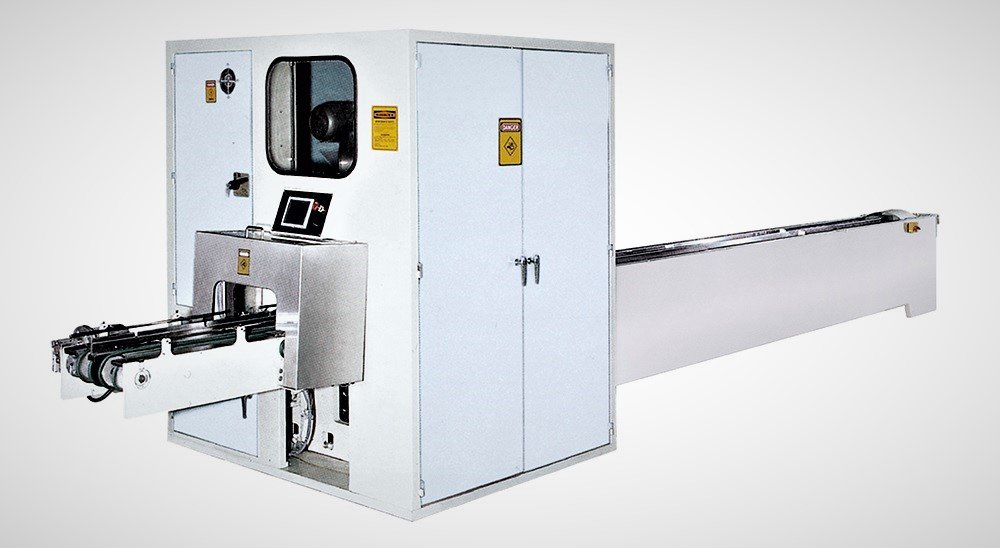

2- TAM OTOMATİK TUVALET KAĞIDI KESİM MAKİNESİ :
Detaylı Ürün Açıklaması
Yüksek Hızlı Kütük Testere, otomatik olarak sürekli tuvalet kâğıtları ve mutfak havluları üretim hattı için önemli ekipmanlardan biridir ve üretim otomasyonunu ve verimliliğini büyük oranda arttırır. Makinenin yapısı güçlü ve güzel tasarım ve mükemmel kesme hareketi. Kağıt rulosunun kenarı düz, parlak ve temizdir.
Ana özellik ：
Yağlama sistemi ile birlikte otomatik bıçak bileme ünitesi.
Otomatik geri sarma kağıt rulosunu makineden kesmek için kağıt kesiciye yerleştirin, ardından otomatik olarak gönderin.
Otomatik döşeme çıkarma cihazı.
Bıçak aşınmasına dayalı olarak taşlama disklerinin otomatik olarak kesme bıçağına yaklaşımı.
Tuvalet ruloları ve mutfak havluları için iki sıkma sistemi.
Sıkıştırma sistemini rahatça değiştirin ve zaman kazandıran
Klipsli kağıt kanalı kalıbı dış çap ebadı müşteri talebine göre özelleştirilebilir.
| Ana teknik parametre: | |
| Kütük uzunluğu | 1500mm ~ 2700mm |
| Dış çapı günlükKütük | 90mm ~ 110mm |
| uzunluğu | değişken |
| Makine hızı | 120 kesim / dak, 2 rulo / kesim |
| Çalışma hızı | 100 kesim / dak, 2 rulo / kesim |
| Dış çapı (Bıçak) | 610mm |
| Kurulu Güç | Alternatif Akım: 5 Makine Başına At Sayısı |
| Frekans Dönüştürme | 5 Makine Başına 5 |
| Alternatif Akım | 1/2 Makine Başına At, AC motor 5 |
| Makine | Başı 5730 * 1720 * 1920mmboşalır |
3 – Rulo Tuvalet Kağıdı Çoklu Paketleme Makinesi:
Ana özellikler:
- Bu ekipman, otomatik kesme makinesi ile üretim hattı olarak bağlanabilir. Torbalama için sadece bir kişiye ihtiyaç var. Konveyör bant otomatik taşıma, otomatik istifleme, kağıt besleme, torbalama, sızdırmazlık ve kesme.
- PLC bilgisayar programlama kontrolü, çift frekans kontrolü, dokunmatik ekran parametreleri, ayarlaması kolay, sıcaklık kontrolü daha doğru, sıcak tel ve yüksek sıcaklığa dayanıklı yapışkan bant daha etkili koruma benimseyin.
- Ambalajın sızdırmazlığı güzel ve düzenlidir ve mekanize taşıma kağıdını gerçekleştirmek için otomatik makine ile bağlanmıştır. Sadece işçi torbalaması gerekiyor. Tüm makinenin hızı daha hızlıdır, işçilikten tasarruf sağlar, üretim maliyetini düşürür ve üretim avantajlarını iyileştirir.
- Ambalaj hızı: 4-6 torba / dak
Makine, makul yapı, istikrarlı performans, güçlü malzeme ve dayanıklılık avantajlarına sahiptir; Kontrol parçalarının ana parçaları yüksek kaliteli bileşenler ithal edilirken geri kalanı ulusal standart yüksek kaliteli bileşenlerdir.
Çalışma akışı:
İki büyük kağıt rulosunun sarıcısı tamamlandıktan sonra, iki kağıt sıkışması kanalına. İtme bloğu iki büyük tuvalet rulosunu kağıt sıkışması kalıbına getirir. Büyük dairesel kesici rulo kağıdı algılayıcı tarafından algılar, sonra ruloyu kesmek için döndürme türüne başlar. Büyük rulodan bire bir küçük tuvalet rulosunu boyut ayarı olarak alır. Son ürün çıkışı otomatik.
Atık, iyi ürünlerle ayrılacaktır. İki büyük rulo veya bir rulo kesmeyi bitirdiğinde, Günlük Testere Kesici makinesi bir sonraki görevi beklemek için fren yapar ve durur.
GENEL TEKNİK ÖZELLİKLER :
| No | Ad | Tuvalet kağıdı rulosu iki katmanlı orta paketleme makinesi | Açıklama | |
| Genel açıklama | ||||
| 1 | Model | TBP6 | ||
| 2 | Miktar (set) | 1 | ||
| 3 | Ağırlık (kg) | 750 | ||
| 4 | Ana makine içinBoyut (L * W * H) mm | 5000 * 1800 * 1500 | ||
| Ad | Tuvalet kağıdı rulosu iki katmanlı orta paketleme makinesi | Açıklama | ||
| Ana tasarım parametresi | ||||
| 1 | Çalışma hızı (çanta / dak)torba | 4-6/ dak | ||
| 2 | Düzenleme modu | 2 satır * (4-6) sırada * 2 katman
| Müşterilerin ihtiyacına göre | |
| 3 | Tek rulo şartname | Çap: 90mm Yükseklik: 90mm | Müşterilerin numunesine göre | |
| 4 | Orta boy çanta ambalajlama için şartname (mm) | L | 450 | |
| 5 | W | 360 | Kırmızı kelimeler gerçek duruma göre sıralanır | |
| 6 | H | 90 | ||
| 7 | Paketleme yöntemi | Prefabrik çanta | ||
| 8 | Besleme kontrolü | PLC kontrolü otomatik besleme | ||
| 9 | Torbalama yöntemi | El Kitabı | ||
| 10 | Ambalaj malzemesi | PE, 0PP | ||
| 11 | Sızdırmazlık kalitesi | çözülmez, erime hatası olmaz | ||
| 12 | Film kalınlığı (mm) | 8 mm yukarıda | ||
| 13 | Toplam güç | 2.2kW | ||
| 14 | Besleme gerilimi | 220V 50HZ | ||
| 15 | hava basıncı | 0.5MPA | son kullanıcı tarafından hazırlanmalıdır. | |
| Adı | Tuvalet kağıdı rulosu iki katlı orta paketleme makinesi | Açıklama
| ||
